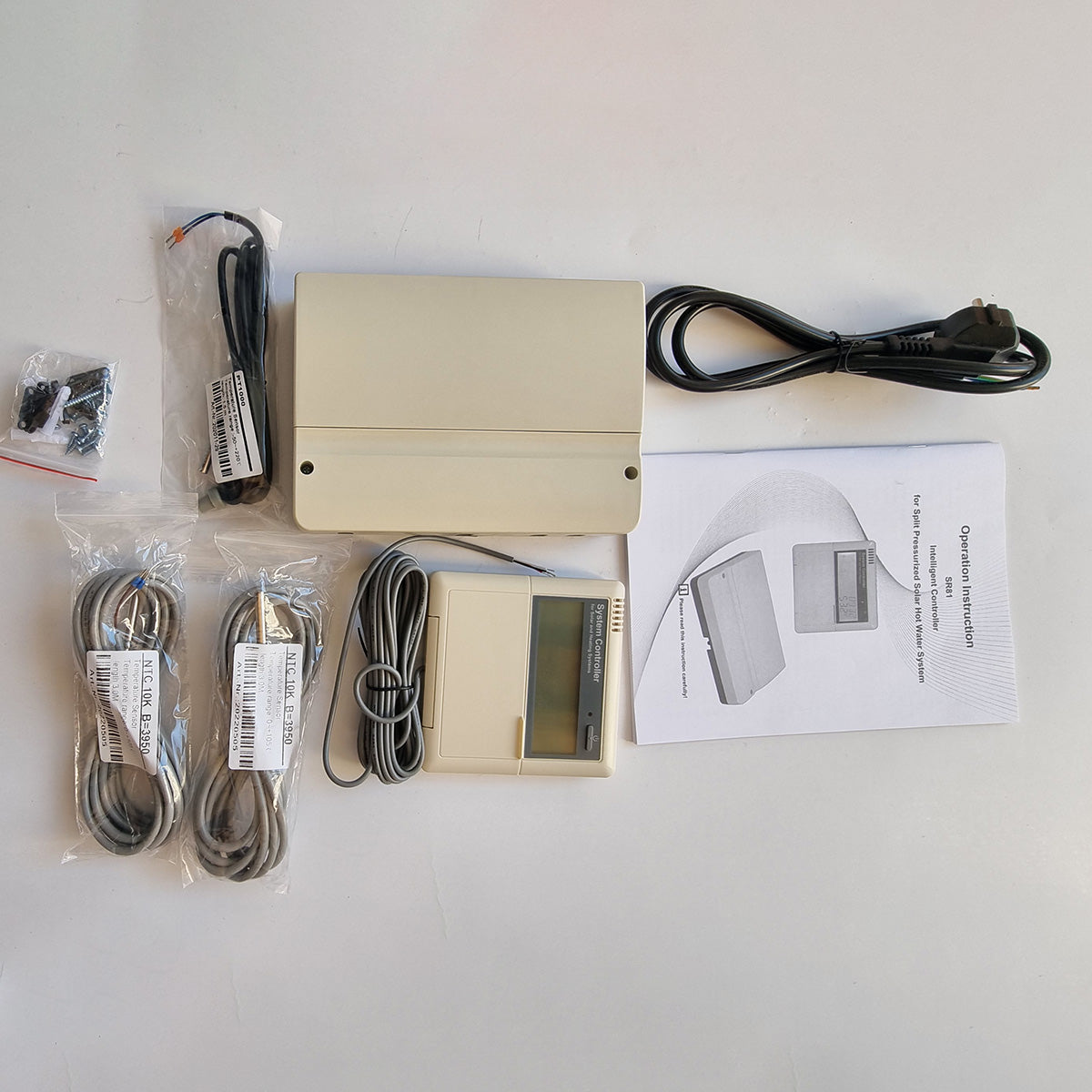

Controler solar SR-81 ( SR 868C8 ) pentru panouri solare 4 anotimpuri

Controlerul SR81 (SR868C8) pentru panouri solare este un dispozitiv electronic utilizat pentru gestionarea si controlul instalatiilor solare termice presurizate folosite la prepararea apei calde menajere sau la aportul la incalzirea spatiilor. Cu ajutorul acestui controler pot fi gestionate sisteme solare presurizate simple, dar si sisteme complexe, asigurand functionarea pompei de recirculare a agentului termic in functie de setarea parametrilor, actionarea programata a unei rezistente electrice sau a unei vane motorizate, monitorizarea temperaturilor si avertizarea sau afisarea erorilor de functionare.

Controlerul are tastatura cu display separate pentru a putea avea acces la sistem fara a intra in camera tehnica, displayul putand fi instalat acolo unde va este mai comod sa urmariti si sa setati sistemul.

Functii controler panou solar SR81:
1. Functia de control a diferentei de temperatura
2. Functia by-pass la temperatura inalta (racire a boilerului sau a colectorului) - necesita o vana motorizata
3. Sincronizare incalzire
4. Functia de racire a colectorului
5. Functia de protectie a colectorului la temperaturi scazute
6. Functia de protectie a colectorului la inghet
7. Oprire de urgenta a colectorului
8. Functia de racire a boilerului
9. Afisajul temperaturii in grade Celsius sau Fahrenheit
10. Afisarea temperaturilor din sistem (T1-colector, T2- boiler inferior, T2-boiler superior)
11. Functie anti-Legionella
12. Setare parola
13. Revenirea la setarile initiale
14. Incalzire manuala - actionarea incalzirii auxiliare
15. Functia de protectie a memoriei
16. Functia de vacanta

Specificatii tehnice controler panou solar SR81:
1. dimensiuni tastatura cu display: 120 x 120 x 18 mm
2. dimensiuni controler 1500W: 200 x 140 x 43 mm
3. alimentare: 100...220 Vac / 50-60Hz
4. consum energie: <3W
5. precizie de masurare: ±0,1°C
6. plaja de masurare a temperaturii colectorului: -10 - +220°C
7. plaja de masurare a temperaturii rezervorului: 0 - 110°C

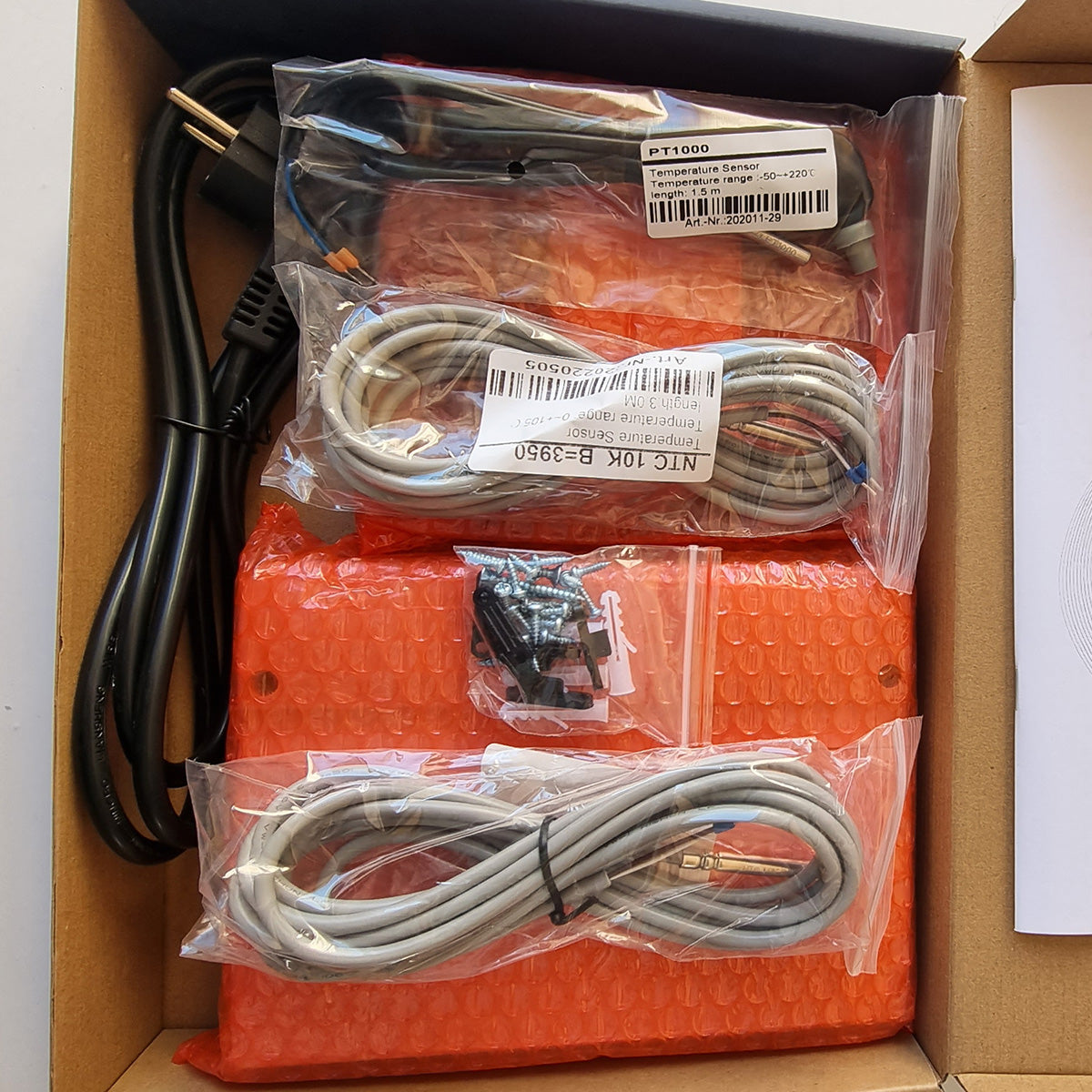

8. intrari:
- 1 x PT1000 pentru colector
- 2 x NTC10K
9. intrare FRT pentru debitmetru electronic. Detecteaza daca exista circulatie a agentului in sistemul solar si opreste pompa in cazul in care nu exista debit in circuit
10. iesiri:    3 relee
- unul pentru pompa de circulatie
- o vana cu 3 cai
- un releu pentru incalzitorul electric
11. iesire pentru incalzire auxiliara
12. temperatura ambientala: -10 - +50 °C
13. gradul de protectie: IP40
